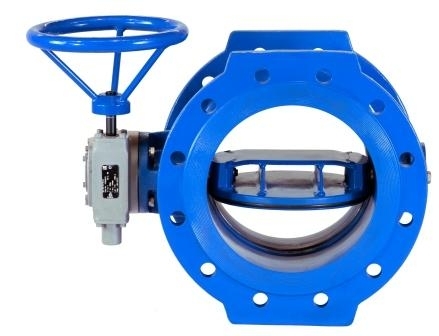

شیر پروانه ای با دیسک B-Plan
توضیحات
کاربرد محصول : انتقال آب، کاربردهای صنعتی، سد و نیروگاهی، شبکه توزیع،
نوع سيال: آب دریا، آب خام، آب آشامیدنی،
جنس بدنه: آلومینیوم برنز، انواع استنلس استيل، انواع فولاد ها، انواع چدن داکتيل، نیکل آلومنیوم برنز،
جنس ديسک: استیل، انواع فولاد ها، انواع چدن داکتیل، نیکل آلومنیوم برنز،
جنس لاستیک : NBR، EPDM،
درجه حرارت : °C Up to 70
سايز : mm 3000 - 100
فشار : bar 64 - 6
قيمت:
توضيحات :
شیر پروانه ای با دیسک B-Plan
طراحی شیر مطابق با استاندارد : (DIN EN 593 (DIN 3354
ابعاد فلنج ها مطابق با استاندارد: (DIN EN 1092 - 2 (DIN 2501
فلنج تا فلنج شیر مطابق با استاندارد : (DIN EN 558 – 1 series 14 (DIN 3202 – F4
مشخصات محصول
در یکی از جدید ترین طراحی های شیرهای پروانه ای طراحی شیر پروانه ای با دیسک B-plane می باشد که در این نوع طراحی دیسک از دو صفحه روی هم تشکیل شده است این دیسک با محاسبات ضخامت و تنش برای فشارهای بالا و بخصوص در سایزهای بالا کاربرد دارد. یکی از مشخصات بارز این طراحی افت فشار پایین این شیر می باشد.
* لطفا جهت کسب اطلاعات بیشتر و سفارش محصول با واحد مهندسی فروش شرکت کارون خوزستان تماس حاصل فرمایید.
